3D skeniranje i reverse engineering: od originala do isprintanog dijela
Kako smo skenirali istrošeni plastični nosač, rekonstruirali ga u CAD-u i isprintali funkcionalnu zamjenu — cijeli tijek reverse engineeringa iz naše radionice.
Neki dijelovi jednostavno više ne postoje na tržištu. Kalup je odavno bačen, dobavljač ne odgovara, a original je već napukao na dva mjesta. Tu ulazi 3D skeniranje.
SKENIRANJE
Sve kreće od geometrije. Original — u ovom slučaju plastični nosač složene organske forme — postavljamo na rotacijski stol i skeniramo strukturiranim svjetlom. Rezultat je gusti oblak točaka koji zatvaramo u vodonepropusni mesh. Točnost je reda veličine 0.05–0.1 mm, što je više nego dovoljno za sve nemjerne, funkcionalne dijelove.
REKONSTRUKCIJA
Skenirani mesh nije CAD model. To je gluha geometrija bez namjere — bez ravnih ploha, bez pravih rupa, bez rebara koja bi se dala izmijeniti. Sljedeći korak je reverse engineering: preko mesha povlačimo referentne ravnine, osi rotacije i profile, pa iz njih gradimo parametarski model u CAD-u (Fusion 360 / SolidWorks). Rupe za vijke idu na točne dimenzije, rebra se pojednostavljuju, a debljine stjenki podižu na razumnu vrijednost za FDM.
KOREKCIJE I OJAČANJA
Reverse engineering nije kopiranje. Ako je original pukao na istom mjestu, tamo dodamo materijal, prebacimo smjer sloja ili ubacimo unutarnje rebro. Ako je stara plastika bila prekruta, biramo materijal s više izduženja — PETG-CF, PA-CF, PC — ovisno o namjeni. Iz mesha znamo gdje su kritične točke.
ISPIS
Model se orijentira tako da anizotropija sloja radi u našu korist — vlakna slojeva okomito na smjer opterećenja. Ojačani materijali (karbonom punjeni najloni i PETG) daju konstrukcijsku čvrstoću blizu injekcijski prešane plastike, uz slobodu geometrije koju kalup nikad neće imati.
REZULTAT

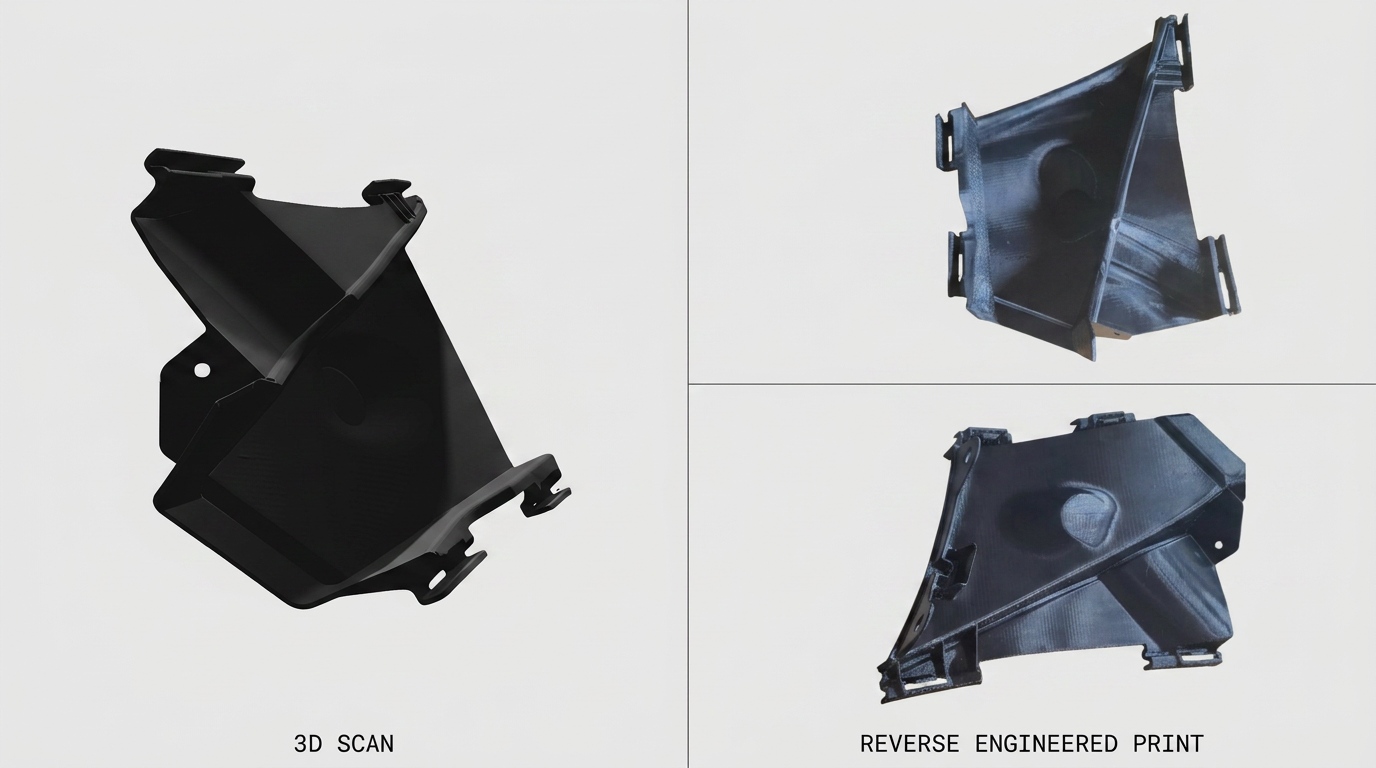

Na slici gore: lijevo skenirani izvornik, desno dva isprintana komada nakon reverse engineeringa. Dijelovi se sklapaju, drže tolerancije, i — što je najvažnije — mogu se ponovno isprintati kad god ustrebaju. Digitalni model je od tog trenutka vaš rezervni dio na disku.
KADA IMA SMISLA
Reverse engineering se isplati kad je dio nedostupan, skup, ili kad želiš iteraciju originala — bolji materijal, dodatni provrt, prilagođena geometrija. Ako imaš takav slučaj, javi se i pogledat ćemo zajedno.
