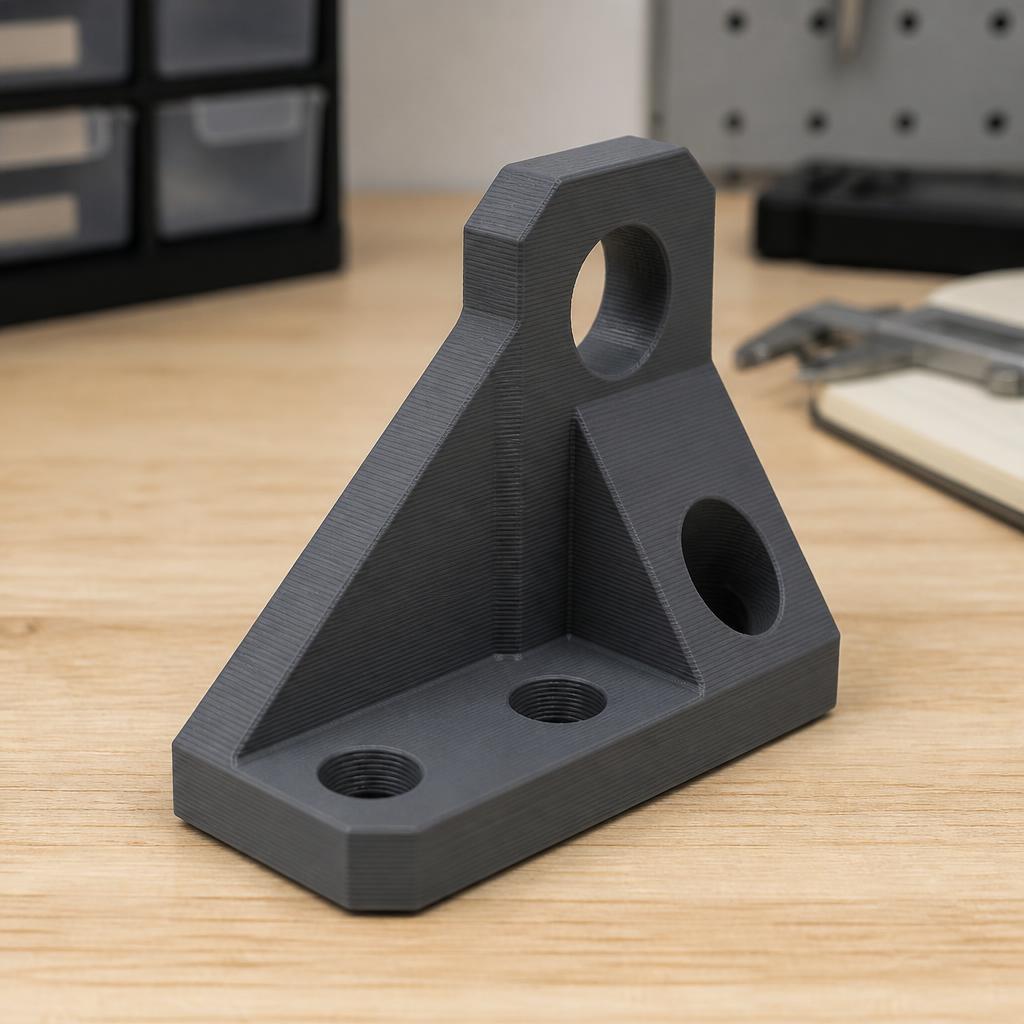

Dizajn za FDM 3D print: smjernice za bolje, jeftinije i čistije komade

Zašto je dizajn za FDM specifičan

FDM (Fused Deposition Modeling) gradi komad sloj po sloj, od dolje prema gore. Svaki sloj mora imati podlogu — bilo prethodni sloj, bilo support strukturu. Zato ono što na ekranu u CAD-u izgleda savršeno, u praksi može tražiti puno supporta, imati ružnu površinu s donje strane ili se čak ne moći isprintati bez pucanja. Dobar dizajn za FDM (DFAM — Design for Additive Manufacturing) rješava sve to još u CAD-u, prije nego što se pokrene slicer.

Pravilo 45 stupnjeva

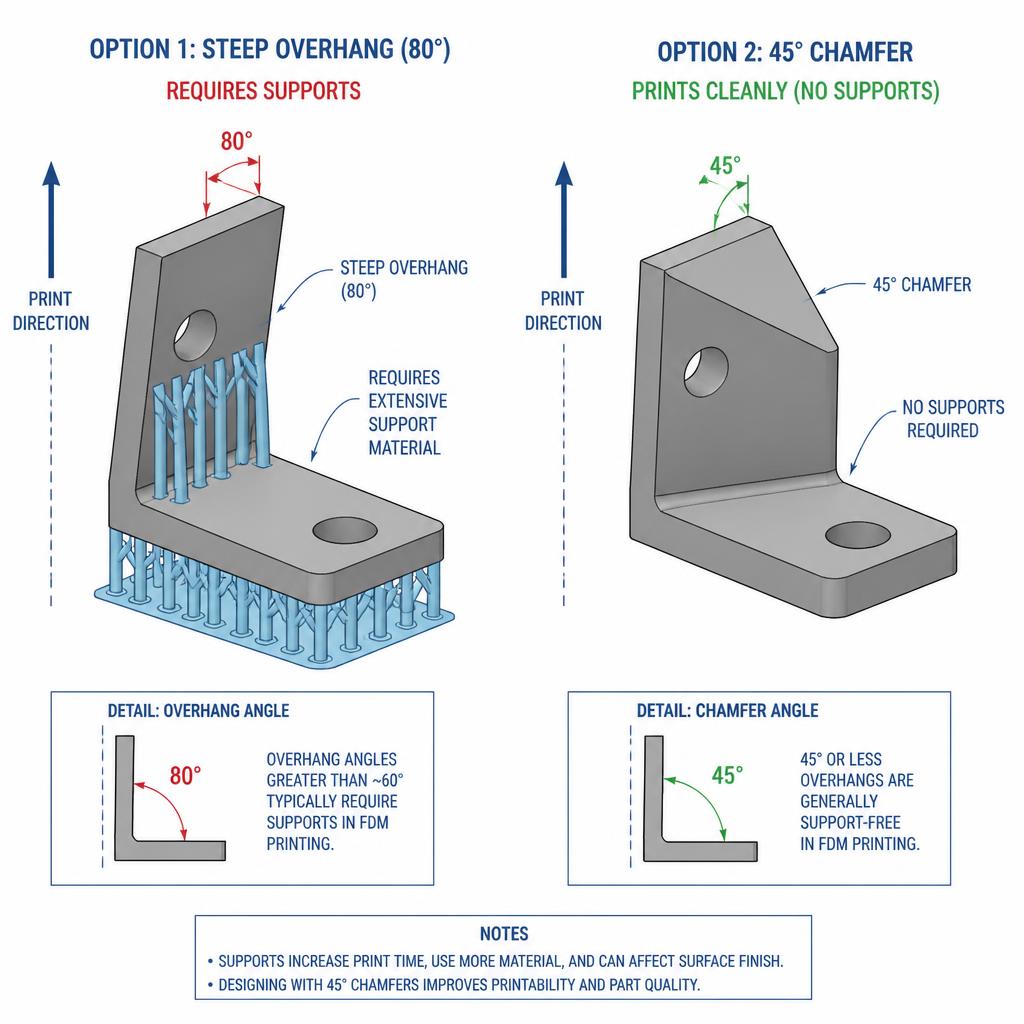

Najvažnije pravilo FDM dizajna: overhang do otprilike 45° u odnosu na vertikalu printa se čisto, bez supporta. Sve strmije od toga (npr. 60°, 70°, 80°) obično zahtijeva support materijal, što znači duže vrijeme printa, više utrošenog filamenta i lošiju površinu na dodirnoj strani.

Praktične primjene:

• Chamfer umjesto overhanga: kada rub komada mora izlaziti prema van, koristi chamfer od 45° umjesto pravokutne izbočine.
• Chamfer umjesto fileta ispod: filet (zaobljenje) prema dolje je zapravo overhang koji počinje pod 90° — chamfer je uvijek bolji izbor za donju stranu.
• Konusni prijelazi: umjesto naglih promjena presjeka koristi konus pod 45°.

Orijentacija na build plate-u

Isti model, drugačija orijentacija — potpuno drugačiji rezultat. Prije nego dizajniraš, zamisli kako će komad ležati na grijanoj podlozi.

• Najveća ravna površina prema dolje: bolja prionjivost, manja šansa za warping.
• Detalji orijentirani vertikalno: natpisi, rebra i tanke stijenke ispadaju čišći kad su okomiti na build plate.
• Anisotropija čvrstoće: FDM komadi su najslabiji između slojeva. Orijentiraj komad tako da glavna sila djeluje uzduž slojeva, a ne okomito na njih.

Rupe, otvori i mostovi

Rupe koje se printaju paralelno s build plate-om (horizontalne osi) na vrhu uvijek ispadnu deformirane jer je vrh polukruga zapravo overhang.

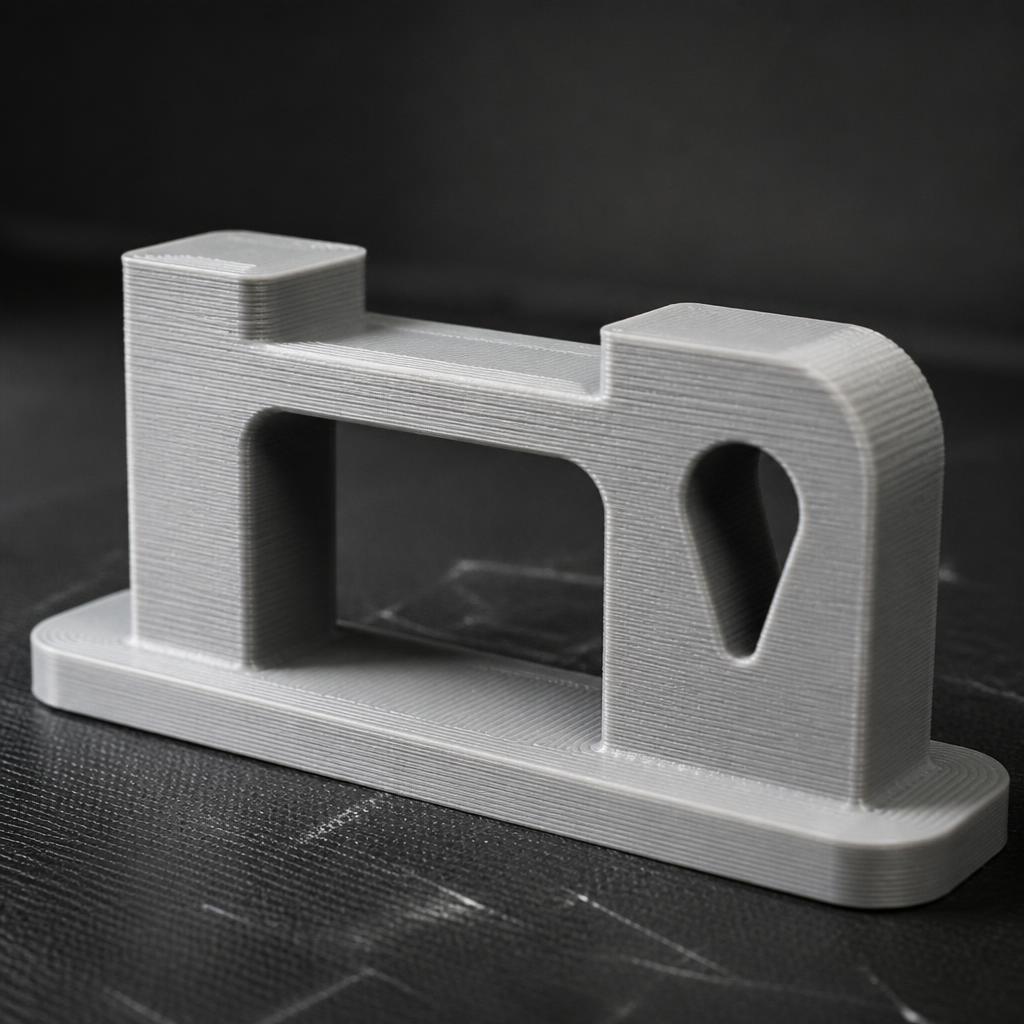

• Teardrop rupe: zamijeni gornji polukrug s trokutastim vrhom pod 45°. Rupa se prima na dimenziji, a otisak je čist.
• Bridging: FDM printer može premostiti otvorenu prazninu do otprilike 10 mm bez supporta. Sve preko toga treba support ili preradu geometrije.
• Vertikalne rupe: printaju se odlično ali su često malo uže od nominalne vrijednosti — planiraj toleranciju 0.1–0.3 mm ako ide vijak ili osovina.

Manifold i watertight geometrija

Slicer voli čiste modele. Non-manifold rubovi, preklopljene plohe, invertirane normale i praznine unutar solid tijela stvaraju gres kad se model reže na slojeve.

• Manifold (watertight): svaki brid dijele točno dvije plohe, model je zatvoren.
• Bez unutrašnjih šupljina: ako spajaš više tijela, koristi Boolean union, a ne samo grupiranje.
• Provjera prije exporta: u Fusion 360 (Mesh workspace), Blenderu (3D-Print Toolbox) ili Meshmixeru pokreni provjeru na non-manifold edges prije nego exportaš STL/3MF.
• Rezolucija exporta: STL s previše sitnih trokuta usporava slicer, a s premalo se zaobljenja vide kao poligoni. 3MF je noviji format i pouzdaniji.

Debljina stijenki i minimalni detalji

• Minimalna stijenka: za mlaznicu 0.4 mm, planiraj barem 0.8–1.2 mm (2–3 perimetra). Sve tanje se ne zalijepi dobro.
• Minimalni detalj: natpisi i rebra ispod 0.4 mm najčešće nestanu ili se stope.
• Umjesto teksta udubljeno: natpisi koji izlaze iz površine (embossed) uvijek su čitljiviji od udubljenih (debossed) na FDM-u.

Tolerancije za sklopove

FDM nije precizan kao CNC. Za spojeve i sklopove planiraj zračnost od početka:

• Kliznuti spoj: 0.2–0.3 mm zračnosti po strani.
• Press-fit: 0.05–0.1 mm.
• Slobodan prolaz vijka: rupa za M3 vijak 3.3–3.4 mm.
• Utori za matice (hex): dodaj 0.15–0.2 mm na dimenziju matice da lako sjedne.

Zaobljenja na uglovima

Oštri uglovi na dnu komada su koncentratori napona i prva mjesta gdje puca. Dodaj filete radijusa barem 1–2 mm na svim vanjskim uglovima koji dodiruju build plate — smanjuje warping i produljuje životni vijek komada.

Rebra i lightweighting

Deblji zid nije uvijek jači. Umjesto pune stijenke od 5 mm, koristi stijenku od 1.6 mm s rebrima — dobiješ istu krutost uz upola manje materijala i vremena printa.

• Debljina rebra: 40–60% debljine glavne stijenke.
• Visina rebra: do 3× debljine rebra (inače puca).
• Razmak: minimalno 4× debljina rebra.

Prednosti dobrog DFAM-a

• Kraće vrijeme printa: bez supporta, manje materijala, brži rezultat.
• Bolja površina: donje strane komada bez ostataka supporta.
• Manja cijena: manje filamenta, manje post-processinga.
• Veća čvrstoća: ispravna orijentacija znači slojeve u smjeru najveće sile.
• Ponovljivost: dobar dizajn radi na više različitih printera i materijala.

Zaključak

Većina "problema" u FDM ispisu nisu problemi printera — nastali su u CAD-u. Kad model dizajniraš s 45° pravilom, dobrom orijentacijom, teardrop rupama, manifold geometrijom i realnim tolerancijama, printer ti radi ono za što je konstruiran, a ne pokušava kompenzirati loš dizajn. Ako trebaš pomoć oko pripreme modela za FDM ili želiš da preuzmemo cijeli razvoj, javi nam se — u 3D4U svakodnevno radimo DFAM konzultacije i prilagodbe.
