FDM kalupi za lijevanje: cement, plastika i smole u tiskanom alatu

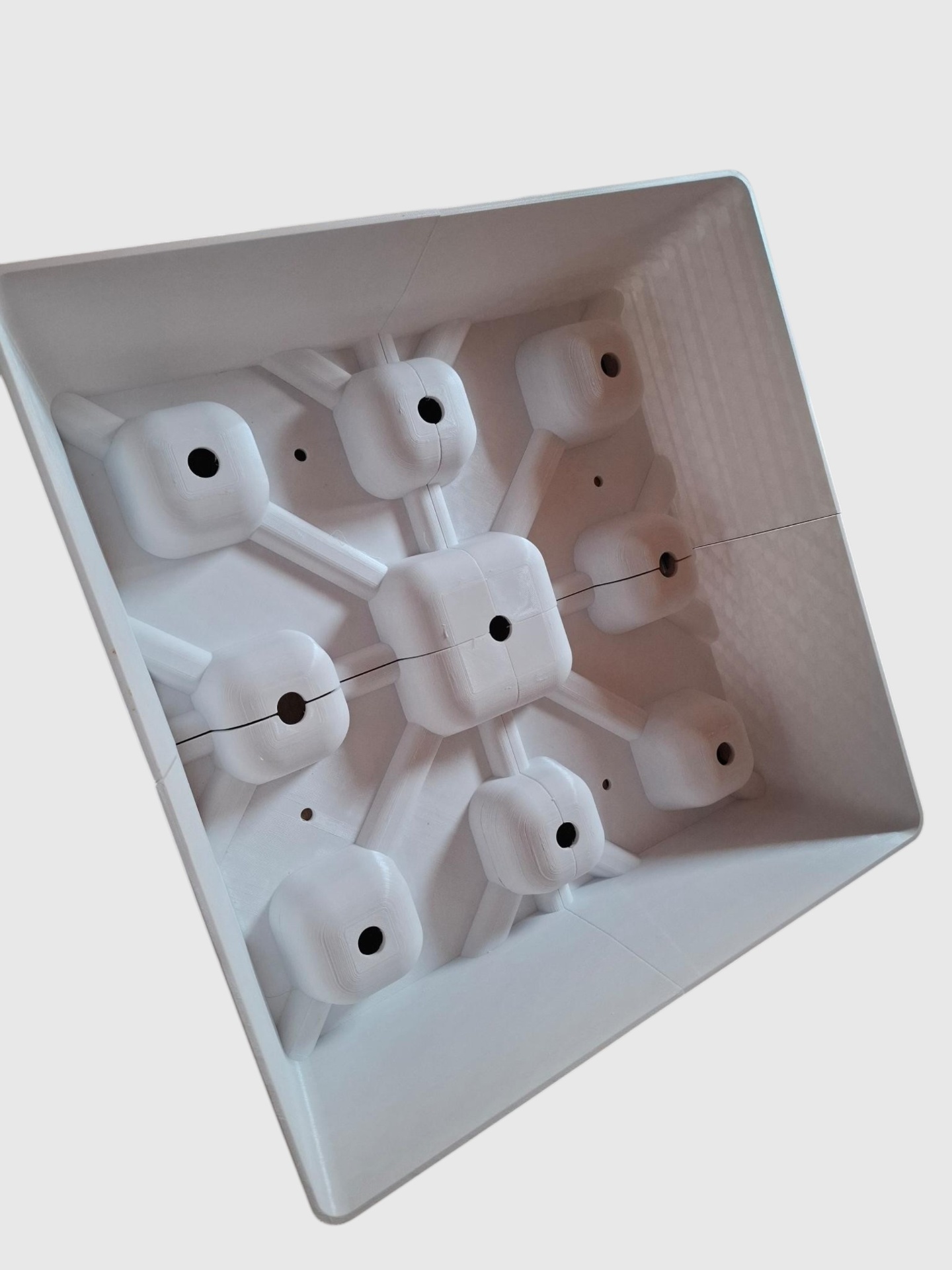

Kada je potrebno izraditi manju seriju odljevaka od cementa, gipsa, epoksida ili niskotemperaturne plastike, klasična CNC izrada aluminijskog ili čeličnog kalupa je često preskupa i prespora. FDM printer u ovakvim scenarijima postaje ozbiljan proizvodni alat. Na fotografiji je jedan takav kalup — višedjelni FDM alat s matricom pozicija za lijevanje osam identičnih komada odjednom. Vidljivi su glavni razdjelni kanali (runneri), gate točke i centralni ulaz. // ZAŠTO FDM UMJESTO CNC ALATA CNC obrađen kalup iz aluminija za istu geometriju znači sate strojnog vremena, poseban CAM program, stezni pribor i skupu šipku sirovca. FDM verzija se isprinta preko noći iz standardnog filamenta. Za serije od 10 do nekoliko stotina komada — što je čest slučaj kod prototipova, arhitektonskih uzoraka, dekora i tehničkih dijelova — ovo je razlika između isplativog i neisplativog posla. // GEOMETRIJA I DIZAJN KALUPA Kalup se u CAD-u razdvaja na segmente koji se poslije spajaju vijcima ili stezaljkama. Ključni detalji: - Razdjelna ravnina bez potkopa (undercut-a) kako bi se odljevak mogao izvaditi. - Nagib stijenki (draft) 1–3° na svim vertikalnim površinama. - Runner sustav koji ravnomjerno raspoređuje materijal do svih šupljina. - Odzračni kanali (vents) na najvišim točkama šupljine kako zrak ne bi zarobio materijal. - Registracijski elementi (pin/hole) za točno pozicioniranje polovica kalupa. // MATERIJALI ZA KALUP Ovisno o mediju koji se lijeva: - Cement, gips, beton — PLA ili PETG. Voda i alkalna sredina ne oštećuju polimer kratkoročno, a kalup se lako čisti. - Epoksidne smole — PETG ili ASA. Egzotermna reakcija smole diže temperaturu; PLA se može deformirati. - Niskotemperaturne plastike (npr. talina do 100 °C) — ASA, PC-CF ili PA-CF za dimenzijsku stabilnost. - Silikon i poliuretanska guma — bilo koji standardni FDM materijal, jer nema kemijske interakcije. // PROCES I TOLERANCIJE Kalup se printa s 100% infillom u zoni šupljine i 40–60% u ostatku tijela. Debljina stijenki minimalno 3–4 mm da izdrži pritisak lijevanja i eventualno stezanje odljevka. Površina šupljine se može ostaviti kakva izlazi s printera (za rustikalne odljevke od cementa to je čak poželjno — daje zanimljivu teksturu slojeva) ili glačati epoksidom, XTC-3D premazom, brušenjem i lakiranjem. Tolerancije koje se realno postižu: ±0.2 mm na 100 mm. Za većinu odljevaka to je više nego dovoljno. // PREDNOSTI FDM KALUPA - Cijena alata je 5–20 puta niža od CNC izrade. - Izrada u 12–48 sati umjesto tjedan ili dva. - Iteracija dizajna je jeftina — mijenja se CAD i printa nova verzija. - Kompleksne unutarnje geometrije (rebra, tanki kanali) koje CNC teško obrađuje FDM radi bez problema. - Kalup se može reciklirati — istopi se u granulat ili baci u sortirni. // OGRANIČENJA FDM kalup neće izdržati injekcijsko brizganje termoplastike pod visokim tlakom i temperaturom. Ovo je alat za gravitacijsko lijevanje, ručno ulijevanje i niskotlačne procese. Za pravi injection molding potreban je aluminij ili čelik. // KADA JE FDM KALUP PRAVI IZBOR - Male i srednje serije (10–500 komada). - Prototipne odljevke prije investicije u čelični alat. - Arhitektonski i dizajnerski uzorci — beton, gips, sapun, svijeće. - Rezervni dijelovi koji se više ne proizvode. Ako trebate kalup za lijevanje ili replikaciju dijela — pošaljite CAD ili foto, i procijenit ćemo je li FDM optimalno rješenje ili je potrebna kombinacija s CNC-om.
