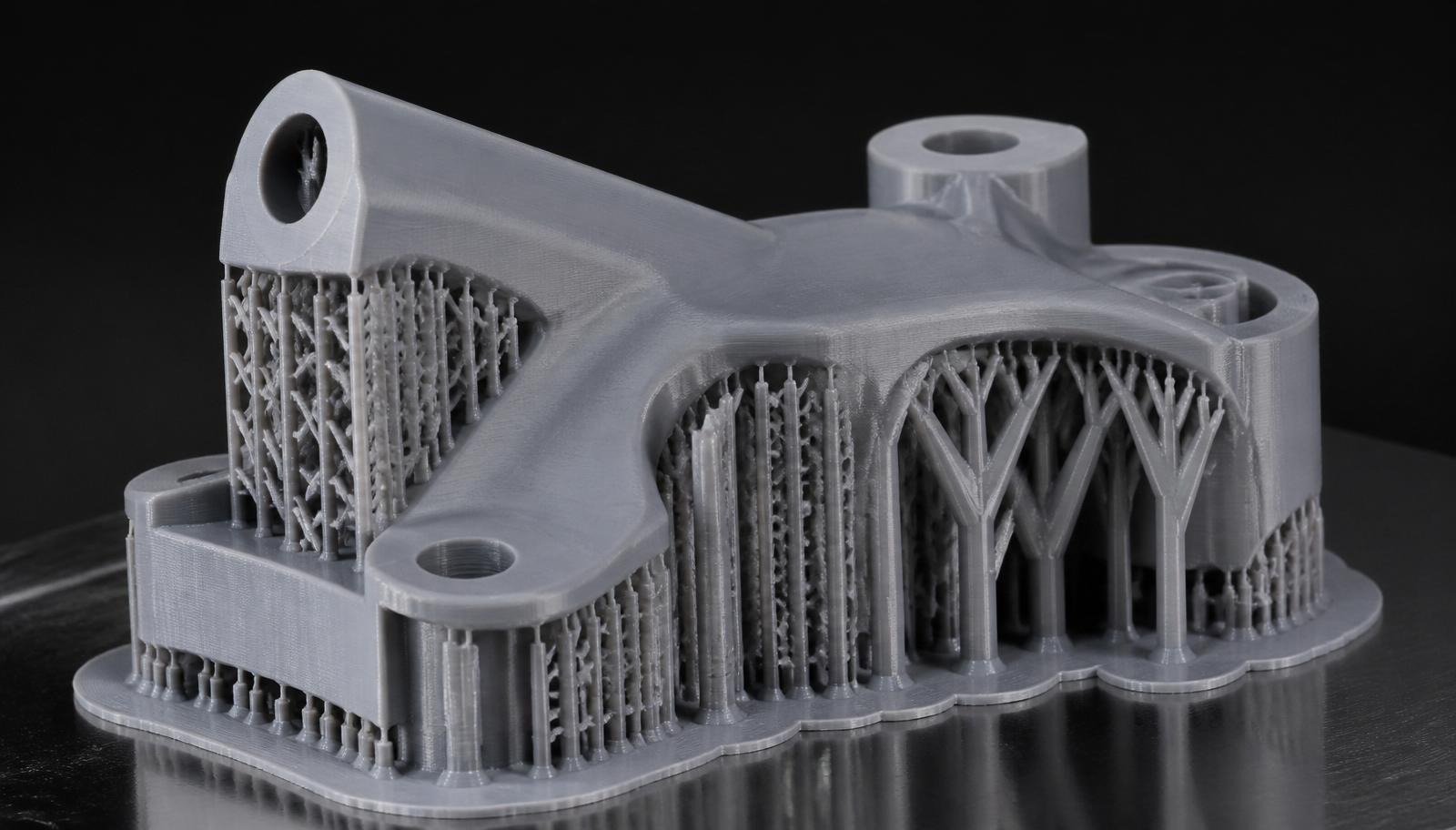

Support strukture u 3D ispisu — koje kada koristiti

Kod FDM i SLA 3D ispisa svaki dio modela koji visi u zraku pod većim kutom mora se na nešto oslanjati — inače filament (ili smola) nema na što ležati i print propada. Za to služe *support strukture* (potpornji). Odabir prave vrste podupirača drastično utječe na kvalitetu površine, potrošnju materijala, vrijeme ispisa i lakoću skidanja.

U ovom vodiču prolazimo sve najvažnije vrste podupirača koje danas nude slicer alati (Cura, PrusaSlicer, OrcaSlicer, Bambu Studio) i kada koju odabrati.

Kada su support strukture uopće potrebne

Osnovno pravilo: FDM printeri bez problema podnose kutove do ~45° od vertikale. Sve iznad toga (npr. 60°, 70° ili horizontalni prevjes) obično traži potporu. Osim kuta, pravilo se odnosi i na:

• mostove (bridges) duže od 5–10 mm
• rupe u horizontalnoj ravnini većeg promjera
• početne slojeve koji "vise" iznad prazne površine (npr. logotipi na donjoj strani)
• fine detalje koji tijekom ispisa mogu odletjeti ili se izvitoperiti

Ako model može podnijeti reorijentaciju ili blagi redizajn (chamfer umjesto ravnog prevjesa), često se supporti mogu potpuno izbjeći — to je uvijek prva stvar koju razmatramo prije nego što uključimo automatsko generiranje potpornih struktura.

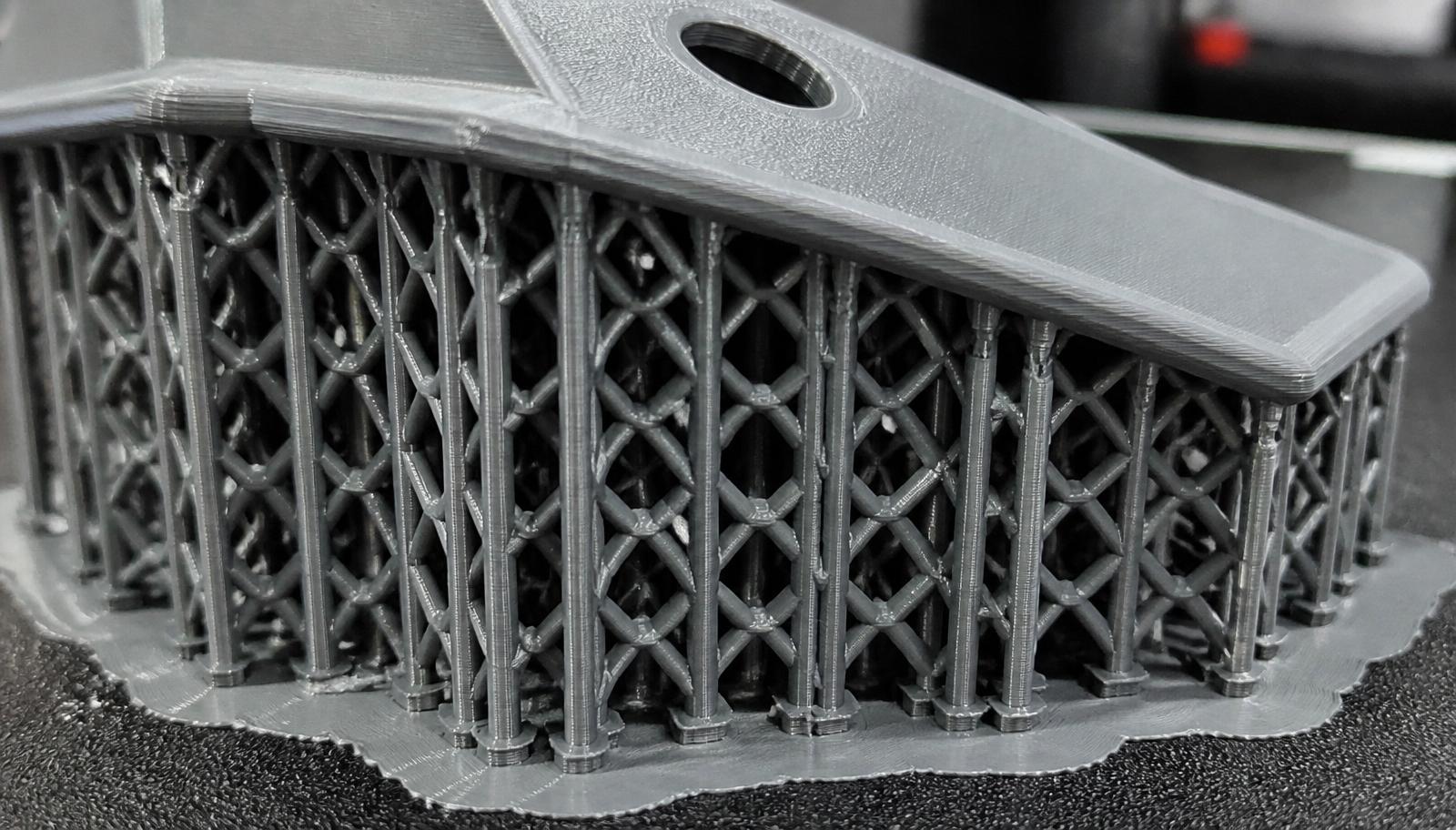

Grid (mreža)

Klasični, najstariji tip potpore. Slicer generira ravnu mrežu okomitih stupića povezanih vodoravnim prečkama.

Prednosti: iznimno stabilan, ne pada tijekom ispisa, pouzdano drži teške prevjese i velike površine. Za velike industrijske dijelove i dugoprintanje s ABS-om ili ASA-om je često najsigurniji izbor.

Nedostaci: troši puno materijala, ostavlja izraženije tragove na donjoj strani modela i teško se skida — pogotovo kod uskih šupljina jer se prečke isprepliću s modelom.

Kada koristiti: velike, jednostavne geometrije i teški ispisi gdje stabilnost potpore presuđuje.

Normal / linear (linearne potpore)

Slično kao grid, ali umjesto pune mreže slicer generira samo paralelne linije. Manje materijala, malo lošija stabilnost.

Prednosti: brže se ispisuje i troši manje filamenta od gridne mreže.

Nedostaci: kod visokih stupova može doći do pomicanja i pucanja tijekom ispisa.

Kada koristiti: srednje veliki modeli, standardni FDM ispis s PLA ili PETG-om.

Snug (uski)

Snug supporti prate obris prevjesa što je bliže moguće — kao "ljuska" oko dijela. Uvela ih je PrusaSlicer, danas su standard u OrcaSlicer/Bambu Studio.

Prednosti: značajno manje materijala u odnosu na grid, ostavljaju čišću površinu ispod modela jer ne "napadaju" cijelu bounding-box zonu, već samo mjesta gdje su stvarno potrebni.

Nedostaci: kod jako visokih i tankih pridržavajućih zona mogu biti manje stabilni od grida.

Kada koristiti: gotovo svaki funkcionalni FDM print s PLA, PETG ili ASA materijalom kad želiš brzo, čisto i uz razumnu potrošnju materijala. Naš default izbor za većinu poslova.

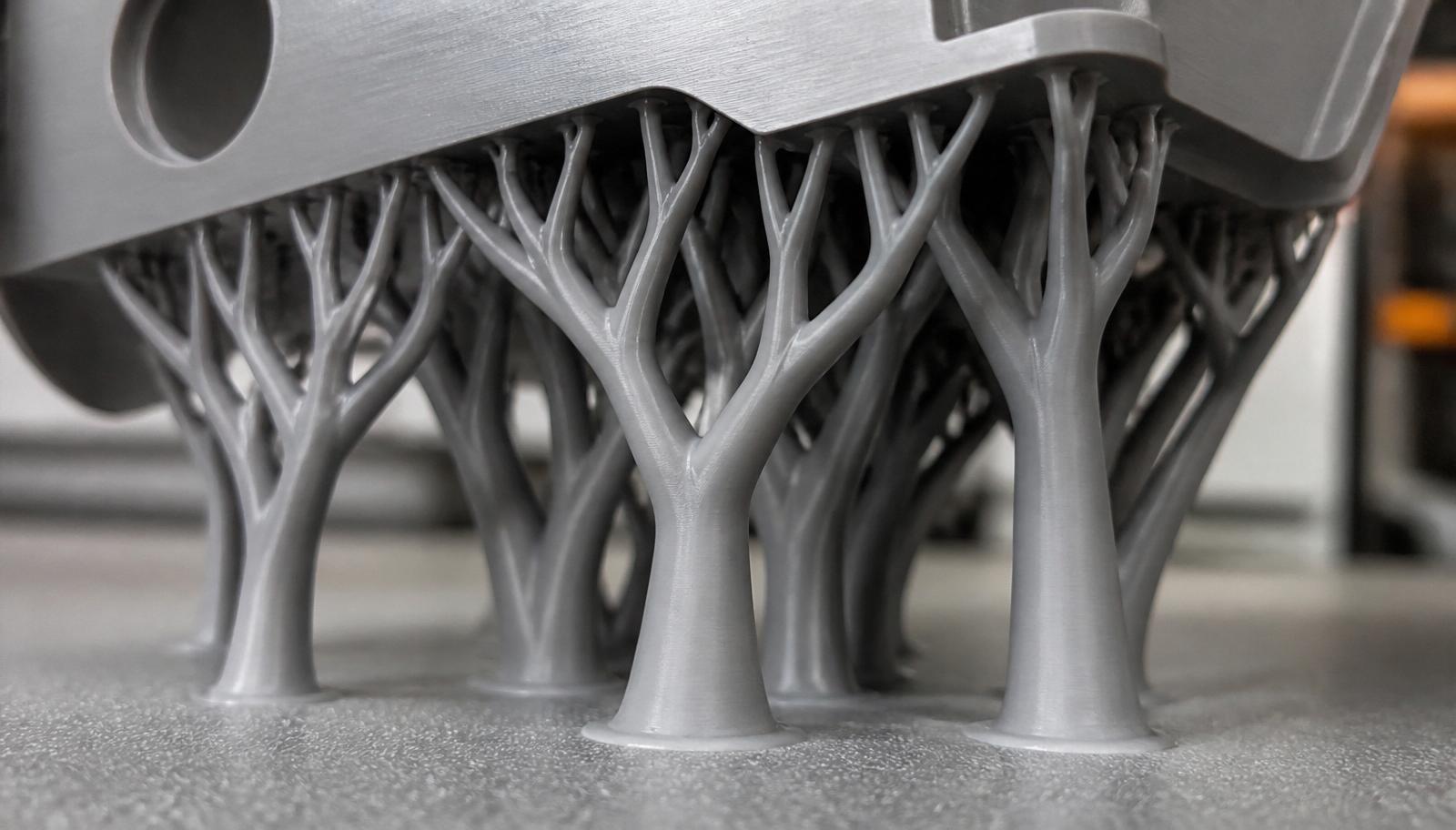

Tree supports (klasični tree)

Umjesto vertikalnih stupića ispod cijelog prevjesa, slicer generira "stabla" — deblo s granama koje se šire prema mjestima gdje treba pridržati model.

Prednosti: dodiruju model na malenom broju točaka, ostavljaju vrlo čistu donju površinu, značajno manje materijala od grida, brže se ispisuju.

Nedostaci: kod jako velikih i teških prevjesa ne pružaju dovoljnu potporu.

Kada koristiti: figurice, organske geometrije, modeli s puno prevjesa i detalja gdje se ne želi oštetiti površina.

Organic tree (tree slim / hybrid)

Napredna verzija tree supporta koja se koristi u OrcaSlicer, Bambu Studio i novijim verzijama PrusaSlicera. Grane se prirodnije šire, deblje su na dnu, tanje na vrhu, mogu se granati u više razina i optimalno raspoređivati opterećenje.

Prednosti: najbolji omjer čistoće površine, potrošnje materijala i brzine ispisa. Iznimno lako se skidaju — često ih se može odvojiti golim rukama u jednom komadu.

Nedostaci: za jako složene, teške prevjese slicer ponekad generira preglomazna stabla; treba pratiti preview.

Kada koristiti: figurice, prototipi, tehnički dijelovi s puno kritičnih rupa i prevjesa, prezentacijski modeli gdje donja površina mora izgledati dobro.

Lightning infill / lightning supports (Cura)

Cura je uvela "lightning" algoritam koji generira supporte samo direktno ispod točaka na modelu koje ih trebaju. Nema pune ispune, samo lagane šiljke koji rastu prema modelu.

Prednosti: iznimno mala potrošnja materijala i vremena.

Nedostaci: minimalna stabilnost, ne odgovara za velike ili teške prevjese.

Kada koristiti: brzi prototipovi, koncept modeli, modeli gdje mehanička svojstva nisu bitna.

Zig-zag / concentric / cross patterns

Različiti obrasci ispune podupirača — zig-zag je najbrži i najlakši za skidanje, concentric ostavlja najčišći trag, cross je najstabilniji ali najteže se skida.

Kada koristiti: zig-zag je 90% slučajeva default; concentric za male, precizne detalje; cross za teške dijelove u ABS/ASA/PA6-CF materijalu.

Support blockers i painted supports

Moderni sliceri omogućavaju ručno "bojanje" gdje želiš potpore i gdje ih ne želiš. Umjesto da se osloniš na automatske pragove kuta, možeš:

• ukloniti potpore s mjesta koja model može premostiti sam
• dodati ih ručno na mjesta gdje algoritam nije prepoznao potrebu
• postaviti support blocker volumene koji lokalno gase generiranje

To je najbrži put do čistog printa uz minimum potrošnje materijala — koristimo ga na svakom industrijskom ispisu.

Support interface (odvojivi sloj)

Support interface je poseban gornji sloj potpore koji je gušći ili tiskan drugim materijalom (npr. PVA, HIPS, ili breakaway filament u dvomotornom setupu). Osigurava savršeno glatku donju površinu modela.

Kada koristiti: kad je donja strana modela vidljiva ili funkcionalna (nasjedne površine, brtvljenje, estetika). Potrošnja i vrijeme ispisa se povećavaju, ali finalna kvaliteta je bitno bolja.

SLA supporti — kratko

Kod SLA/DLP smolnih printera podupirači imaju drugačiju geometriju — tanki, koničasti "stubovi" koji dodiruju model na maloj kontaktnoj točki. Kritični su za kvalitetu — model se orijentira pod kutom kako bi se supporti postavili na neistaknutu površinu.

Vrste (light / medium / heavy) razlikuju se po debljini kontaktne točke i debljini stupa. Light je za detaljne modele (figurice, nakit), heavy za funkcionalne SLA dijelove ili teške geometrije.

Kako mi u 3D4U biramo supporte

• Za većinu funkcionalnih PLA/PETG/ASA printa: snug ili organic tree, zig-zag pattern, 15% gustoće.
• Za estetske i modele s vidljivom donjom stranom: organic tree + support interface, 3–4 dodatna gornja sloja.
• Za velike industrijske ASA/PA6-CF dijelove s teškim prevjesima: grid ili normal, veća gustoća, širi obris.
• Za figurice, nakit i sitne detalje: organic tree s vrlo tankim kontaktnim točkama.
• Prije svega — redizajn ili reorijentacija modela kako bi se potpore uopće izbjegle je uvijek prvi korak.

Ako imaš model za ispis i nisi siguran koja je optimalna strategija — pošalji nam STL, orijentaciju i namjenu dijela i preporučit ćemo vrstu supporta, orijentaciju i infill.
